Техническая документация:


Всепогодная направленная антенна «волновой канал», усилением 15 дБ, предназначена для работы в системах усиления сотового сигнала GSM-900 (2G), UMTS900 (3G). Антенна работает со всеми операторами сотовой связи в диапазоне 880-960 МГц.

Антенна выполнена из высококачественного алюминия, а входящий в ее состав кабель имеет повышенную морозостойкость. В комплект с антенной входит крепеж для ее быстрой и удобной установки на кронштейне или на мачте диаметром 32-40 мм.

Преимущества:

  • Легкая и прочная металлическая конструкция окрашена порошковой краской
  • Удобное и надежное крепление к мачте
  • Высокое усиление - 15 дБ
  • Узкая диаграмма направленности по уровню -3 дб: по вертикали ±34º; по горизонтали ±37º

Габариты (длина , ширина , высота ), мм
1 000  x   170  x   35

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
1 000  x   35  x   170
Масса в индивидуальной упаковке, грамм
1500
Количество товаров в групповой упаковке, шт
1

Антенны- характеристики :

Рабочий диапазон частот, МГц
880-960

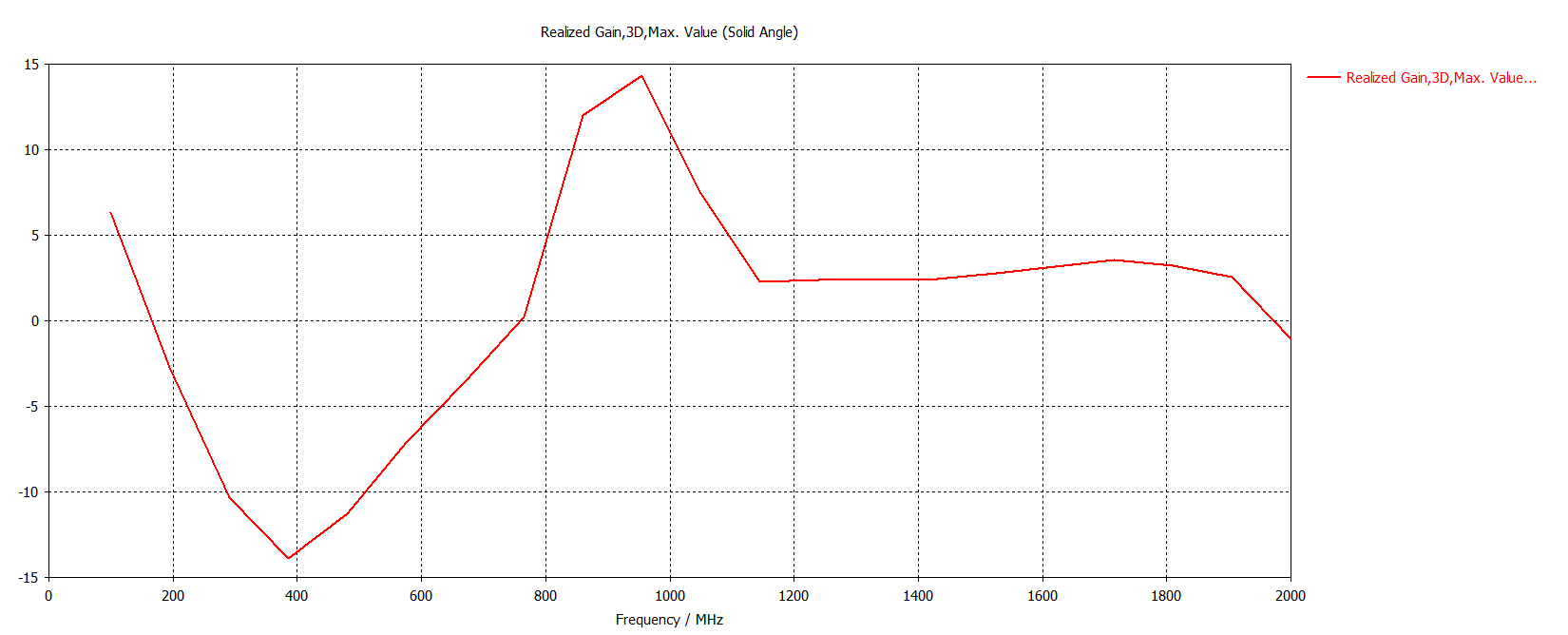

Усиление антенны, дБ
15
КСВ в рабочем диапазоне частот, не более
1.5
Поляризация
Вертикальная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
GSM 900
UMTS 900
Тип монтажа
на трубу
Тип исполнения
Волновой канал
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

График КСВ: КСВн.png

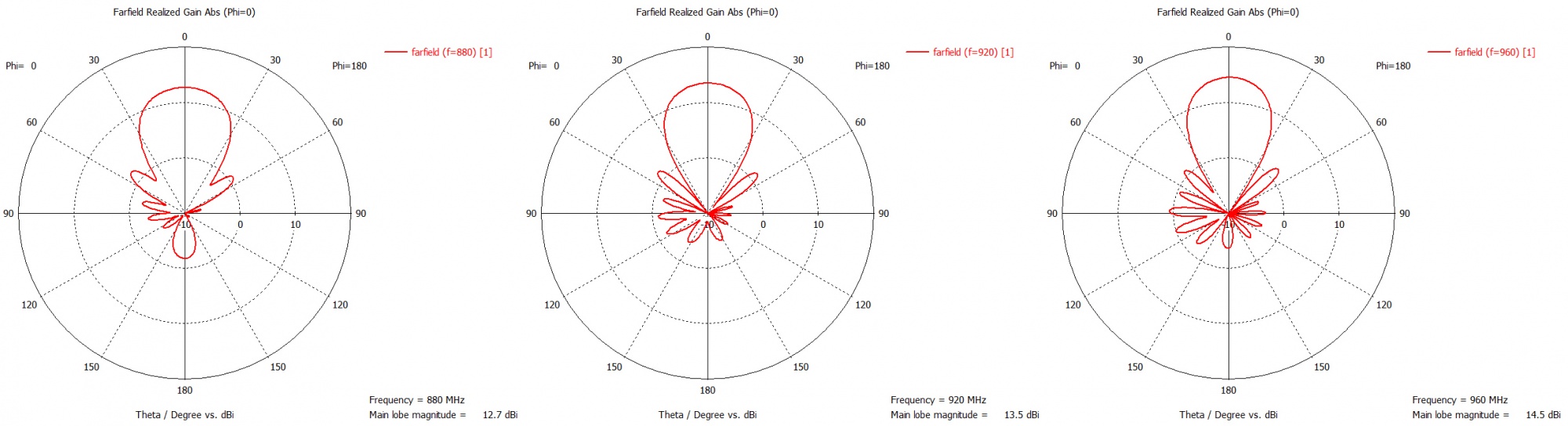

Диаграмма направленности в горизонтальный плоскости на частоте 960 МГц: ДН960_E-плоскость.png

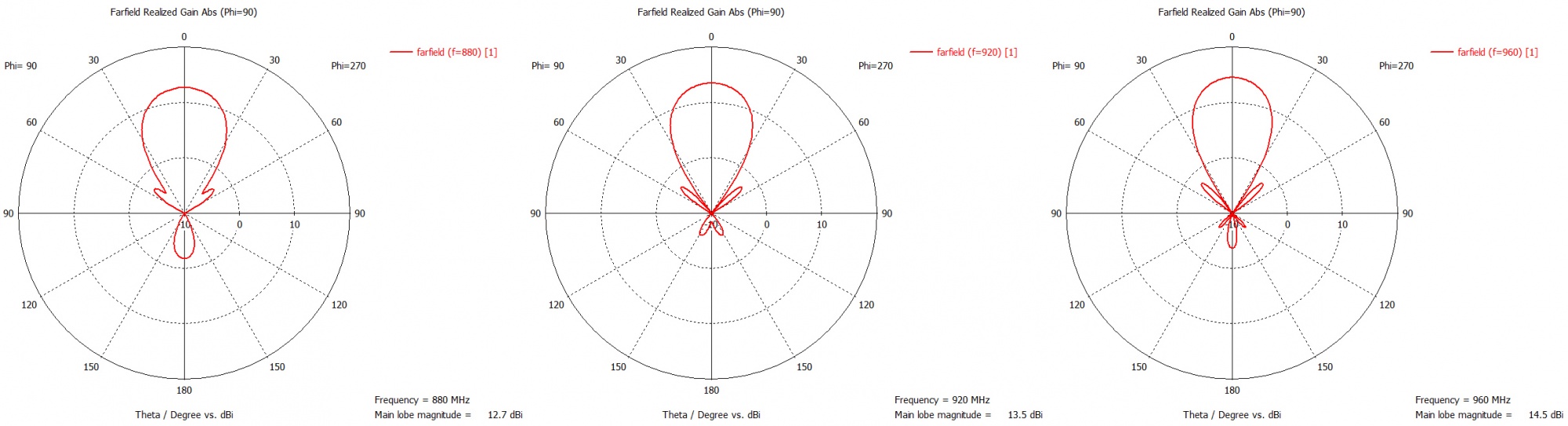

Диаграмма направленности в вертикальной плоскости на частоте 960 МГц: ДН960_H-плоскость.png

Комплектация:

Антенна KROKS KY15-900
Хомут с метизами для крепления на мачту
Руководство по эксплуатации (паспорт)
Упаковка
