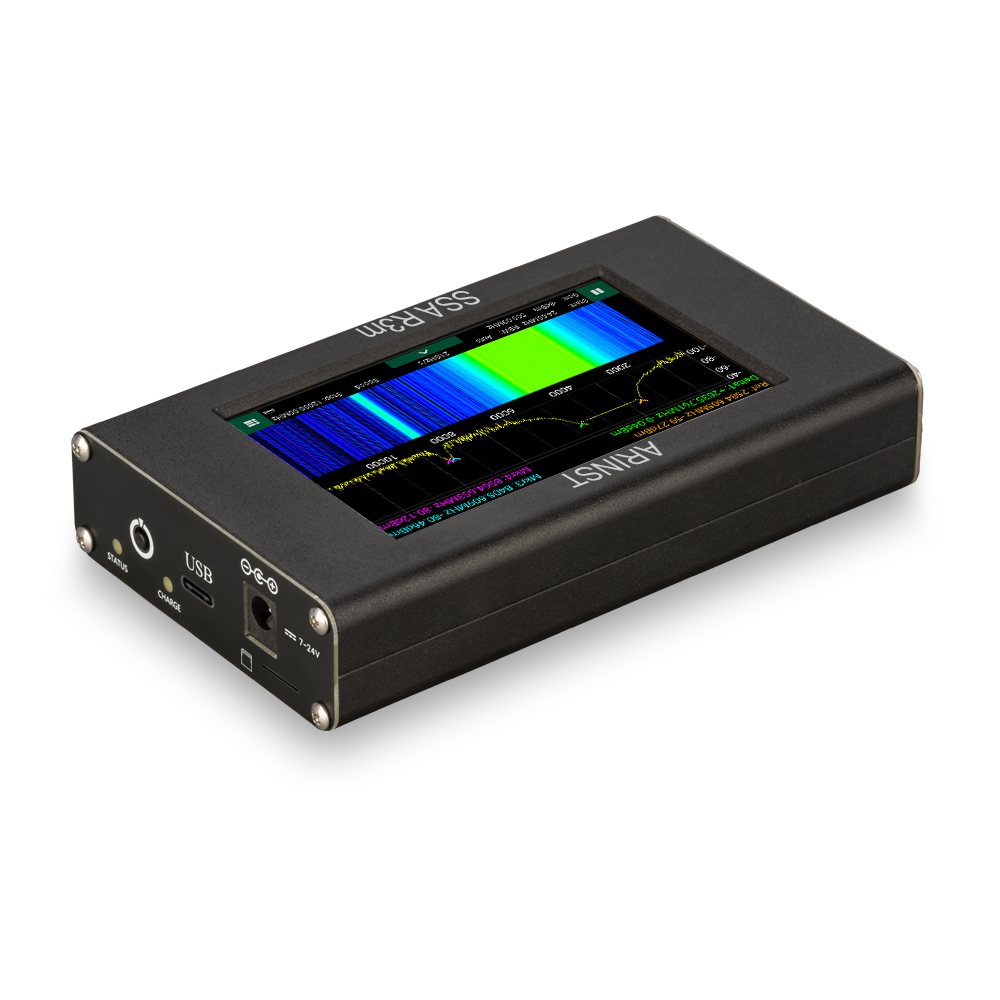

Arinst SSA R3m портативный анализатор спектра, 140МГц - 7ГГц

Arinst SSA  R3m – это портативный панорамный анализатор спектра со встроенным демодулятором, предназначен для отображения спектральных составляющих сигналов в диапазоне частот от 140 МГц - 7000 МГц.

ВНИМАНИЕ! Программный модуль Лицензия PRO и лицензия API оплачивается дополнительно. В составе прибора модули работают в ДЕМО режиме с ограничениями.

ARINST SSA R3m не имеет встроенного трекинг-генератором, в отличии от модели ARINST SSA-TG R3.
ВНИМАНИЕ!!! Анализатор спектра Arinst SSA R3m не является измерительным прибором, так как не имеет утвержденного типа средства измерений.

Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM, GPRS, и т.д.
Программный демодулятор ШЧМ/ЧМ/АМ сигналов предназначен для прослушивания эфира и настройки аналоговых радиопередатчиков. Установка региональных частот покрытия сотовых операторов позволяет сопоставлять отображаемый сигнал с соответствующим оператором.

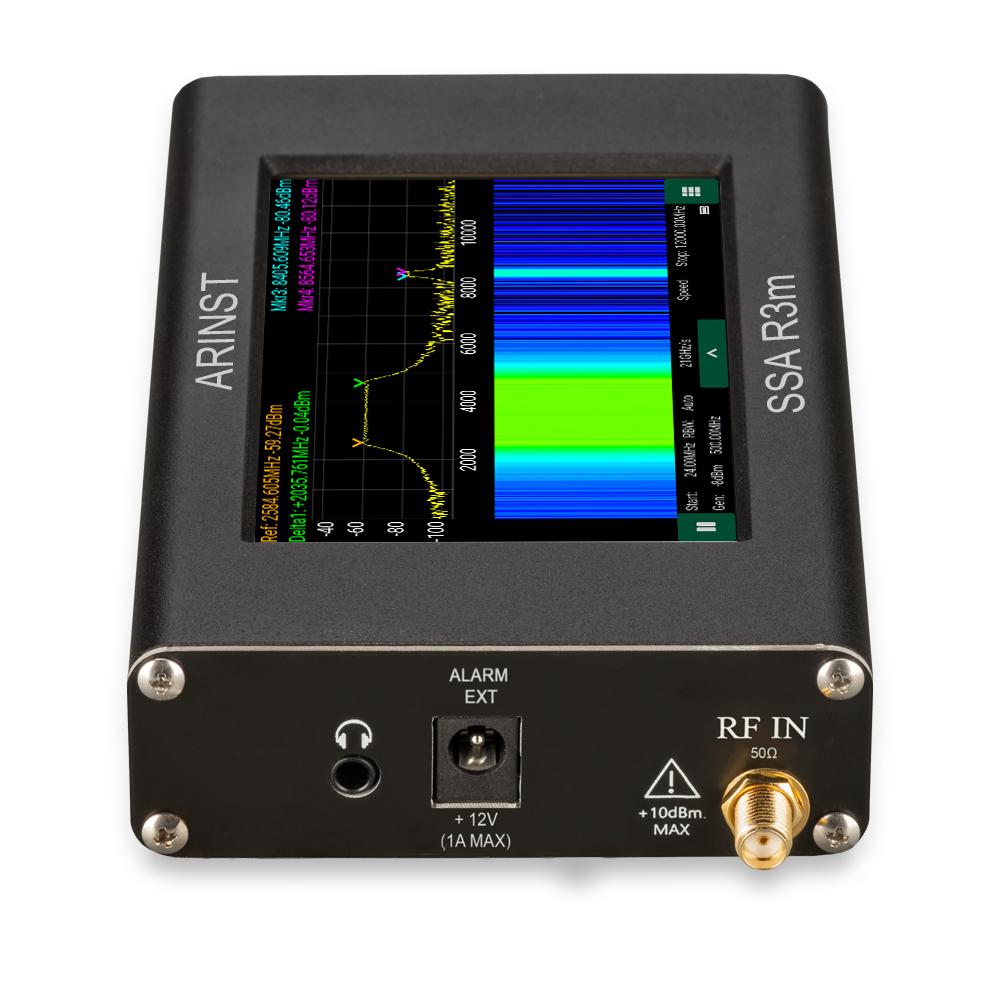

Отличительная черта данной модели заключается в наличии порта питания 12В 1А.

Данный порт предназначен для подачи питания на реле в заданной ситуации.
Разъём привязан к модулю детектора, после срабатывания детектора на разъёме появляется ток. Одно из возможных применений этой функции - сигнализация о появлении дрона. После того как детектор увидит сигнал дрона, на выходе появляется напряжение. Напряжение коммутирует реле, вследствие чего включается РЭБ.

Полное описание всех функций анализатора по этой ссылке

Для удобства работы встроенное ПО прибора позволяет подписывать и выделять цветом на экране частотные диапазоны. Например, подписать названия радиостанций, каналы WiFi или диапазоны частот мобильных операторов.

Для кого?

Анализатор спектра ARINST SSA R3m предназначен в первую очередь для полевых работ, он имеет малые вес, размеры и отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ.

С помощью прибора можно выполнить следующие работы:

• навести внешнюю антенну на базовую станцию
• детектирование источников сигналов (например БПЛА)
• провести экспресс-анализ радиочастотной обстановки
• проверить правильность работы репитера сотовой связи

Как работает?

Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 15 ГГц/с и разрешения по частоте до 2,5 кГц, а так же реализовать программную демодуляцию аналоговых сигналов. Для расширения динамического диапазона входных сигналов в анализаторе установлены малошумящий усилитель и аттенюатор с фиксированным значением.

Преимущества анализатора спектра ARINST SSA R3m:

• наличие порта, в случае необходимости подающего питание на реле

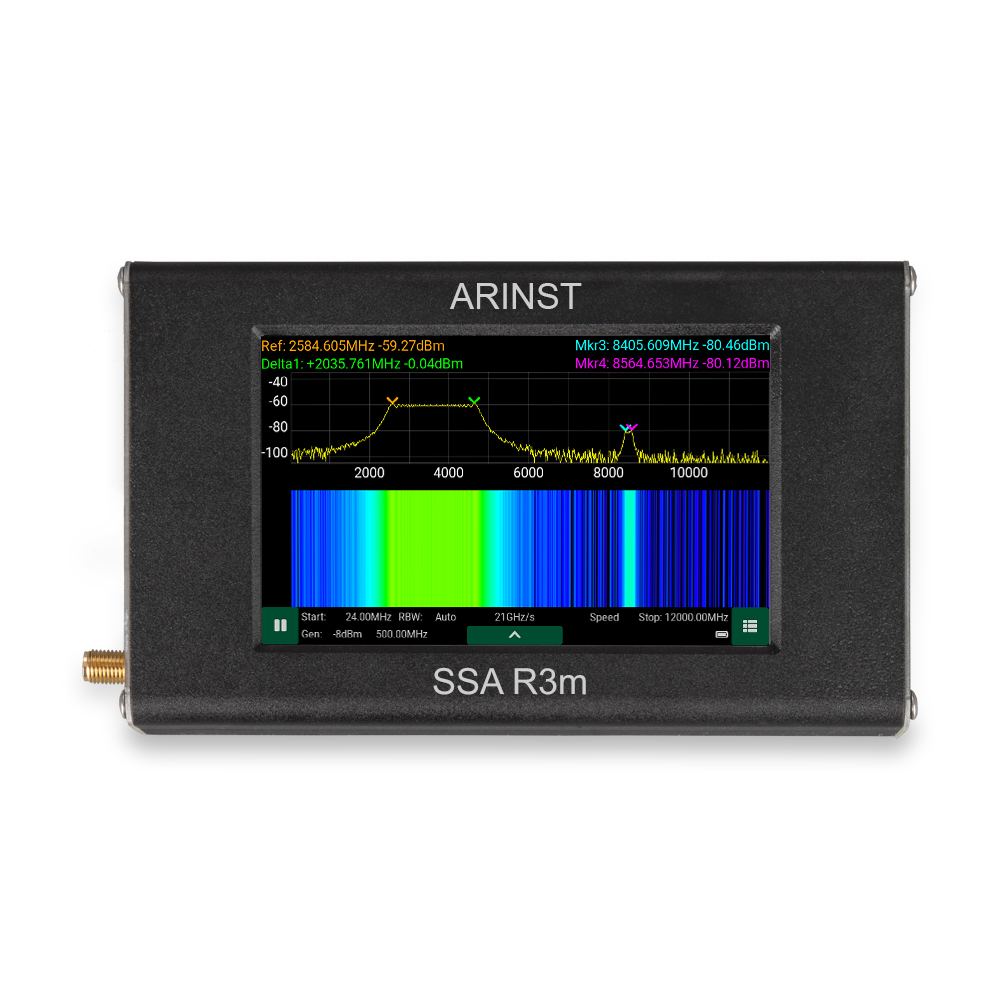

• наличие цветного сенсорного IPS дисплея с диагональю 4 дюйма
• широкий диапазон частот: от 140 МГц - 7000 МГц
• высокая скорость сканирования: до 15 ГГц/с
• программный демодулятор ШЧМ/ЧМ/АМ

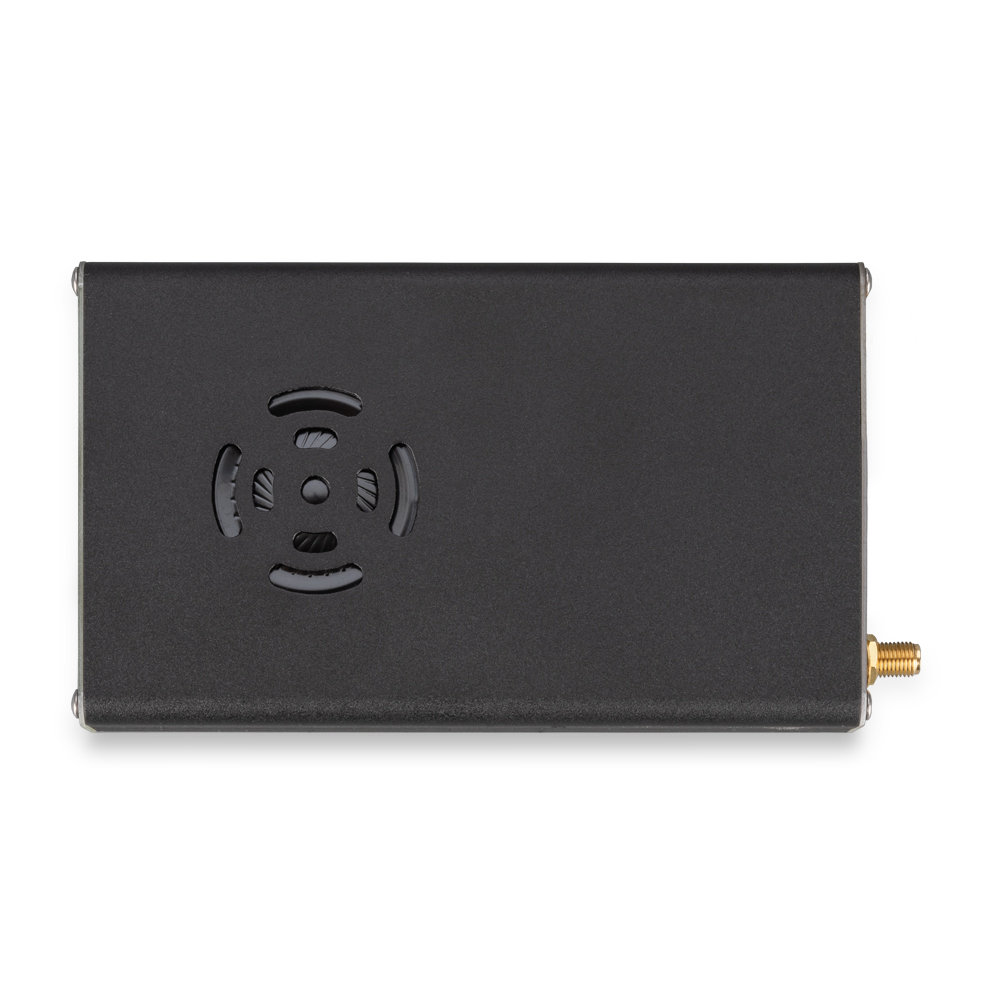

• встроенный динамик
• разъем аудио 3,5мм для подключения наушников
• полный динамический диапазон с учетом МШУ и аттенюатора 125 дБ
• отображение региональных распределений частот
• настраиваемые темы отображения

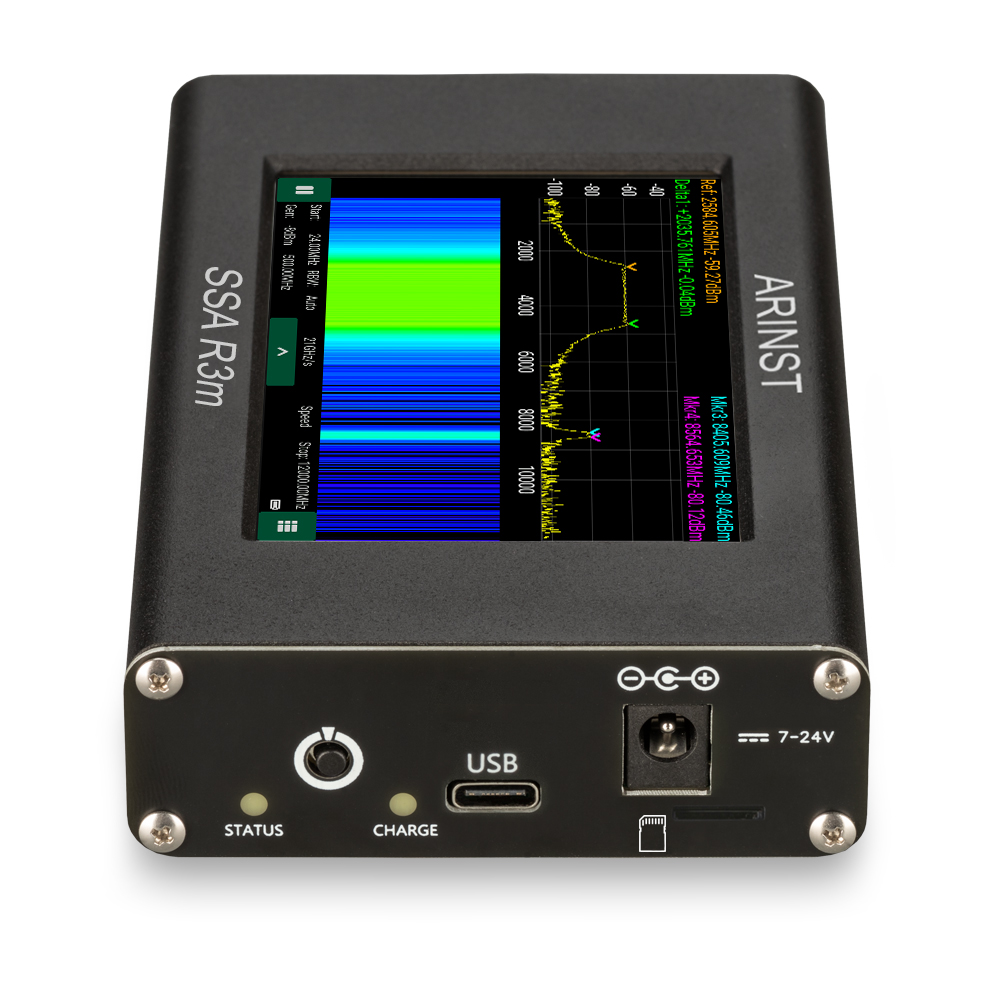

• зарядка от разъема USB TYPE-C или от внешнего блока питания с напряжением 7- 24 В
• малый вес и размеры: вес 400 г, размеры 145х81х27 мм
• автономная работа до 4 часов

Ограничения

Анализатор спектра Arinst SSA R3m не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.

1. В диапазоне отображения не гарантируются точностные параметры сигналов.
2. Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц.
3. Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц.
4. Источник должен обеспечивать мощность не менее 7 Вт.
