Направленная пассивная логопериодическая измерительная антенна КМ6-600/6000 с коэффициентом усиления до 6 дБ.

Предназначена для проведения радиочастотных измерений (измерения напряженности поля и амплитудной пеленгации источников электромагнитного излучения) в диапазоне частот от 600 до 6000 МГц.

Широкий рабочий диапазон антенны позволяет производить измерения уровня сигналов всех распространенных технологий и стандартов

  • 2G (EDGE, GPRS на частотах GSM900, GSM 1800)
  • 3G (UMTS 900, UMTS 2100)
  • 4G (LTE 800, LTE 1800, LTE 2600), YOTA
  • WI-FI 2400 (IEEE 802.11b, g, n)

Антенна имеет регламентированный коэффициент усиления в рабочем диапазоне частот. Рекомендуется для исследования электромагнитной обстановки в комплекте с анализатором спектра.

В комплект поставки антенны входит пигтейл для ее подключения к анализатору спектра или другому приемному устройству.

С помощью измерительной антенны можно выполнить следующие работы:

  • произвести анализ радиочастотной обстановки;
  • навести антенну на базовую станцию;
  • обнаружить источник сигнала или помех;
  • проанализировать параметры работы усилителей (репитеров).

Особенности антенны:

  • малый вес и удобная, эргономичная рукоятка снижают утомляемость оператора;
  • съёмная рукоятка упрощает хранение и транспортировку антенны;
  • для сборки антенны не требуется специальный инструмент.

Внимание, анализатор спектра не входит в комплект поставки!

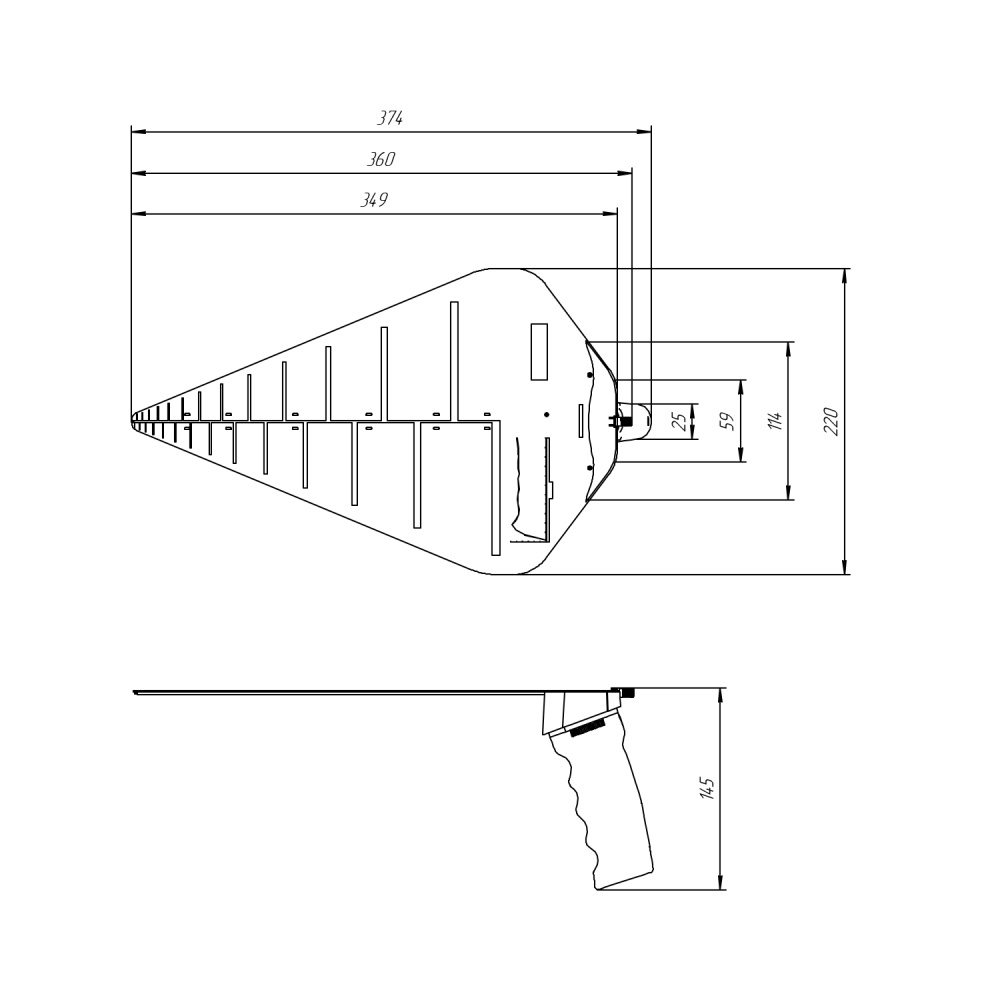

Габариты (длина , ширина , высота ), мм
370  x   220  x   140

Антенны- характеристики :

Рабочий диапазон частот, МГц
600-6000
Усиление антенны, дБ
от 1 до 6,5
КСВ в рабочем диапазоне частот, не более
2.2
Поляризация
Линейная
Входное сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Стандарт связи
Многодиапазонная
Тип исполнения
направленная

Графики КСВ, диаграммы направленности:

График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
График - диаграмма, КСВ
1 ГГц.jpg
График - диаграмма, КСВ
2 ГГц.jpg
График - диаграмма, КСВ
3 ГГц.jpg
График - диаграмма, КСВ
4 ГГц.jpg
График - диаграмма, КСВ
5 ГГц.jpg
График - диаграмма, КСВ
6 ГГц.jpg

Комплектация:

Антенна со съемной рукояткой
Пигтейл SMA(male)-SMA(male) длиной 0,5 м из кабеля RG58
Паспорт
