Панельная MIMO антенна KROKS KAA18-1700/2700-4x4 BOX предназначена для использования совместно с 4G роутерами и модемами. Антенна работает в диапазоне частот 1700-2700 МГц и поддерживает технологию LTE-A (Advanced) и MIMO 4x4.

Преимущества антенны KAA18-1700/2700-4x4 BOX:

  • широкий диапазон рабочих частот 1700-4200 МГц
  • поддержка технологии MIMO 4х4 LTE-A
  • усиление 18 дБ
  • всепогодное исполнение
  • все входы антенны коротко замкнутые по постоянному току для снижения накопления статического электричества
  • стойкий к ультрафиолету и морозу ABS материал корпуса и гермобокса
  • небольшой размер и вес

Антенна совместима с оборудованием для следующих стандартов:

  • 3G (UMTS 2100)
  • 4G (LTE1800, LTE2100, LTE2300, LTE2600)
  • Wi-Fi 2,4 ГГц (IEEE 802.11b, g, n)

Высокий коэффициент усиления 18 дБ позволяет принимать данные на расстоянии до 15км.

Антенна совмещена с герметичным боксом, в котором размещают 4G роутер или модем. Гермобокс позволяет размещать всю линейку наших роутеров для гермобокса или роутеры других производителей.

На задней стенке антенны размещены четыре высокочастотных разъёма SMA (female). Подсоединение роутера или модема осуществляется пигтейлами, входящими в комплект поставки.

В комплект поставки входят четыре пигтейла на выбор клиента с разъемами SMA(male), U.fl, MHF4. Тип разъема пигтейла выбирается над ценой.

В случае если ваш модем или роутер не поддерживает технологию MIMO4х4 используйте только два верхних разъёма антенны. С вертикальной стрелкой для разъёма MAIN и с горизонтальной стрелкой для разъёма DIV. В ином случае два дополнительных разъёма можете подключать в любом порядке.

Корпус антенны и гермобокса выполнен из ABS пластика, устойчивый к УФ излучению и осадкам. Основание антенны и кронштейны выполнены из оцинкованной стали. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества.  Крепление  антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.

Габариты (длина , ширина , высота ), мм
485  x   265  x   80

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
485  x   485  x   85
Масса в индивидуальной упаковке, грамм
3000
Количество товаров в групповой упаковке, шт
5

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
15-18
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Волновое сопротивление, Ом
50 (SMA-male разъём)
Максимальная подводимая мощность, Вт
10
Разъём
SMA-male
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 ... +90
Максимально допустимая влажность воздуха, %
100
Развязка между портами не менее, дБ
35
Стандарт связи
LTE 2600
WiFi 2,4ГГц
LTE 1800
Многодиапазонная
Тип монтажа
на трубу
Тип исполнения
Панельная
С гермобоксом
Поддержка MIMO
MIMO 4x4

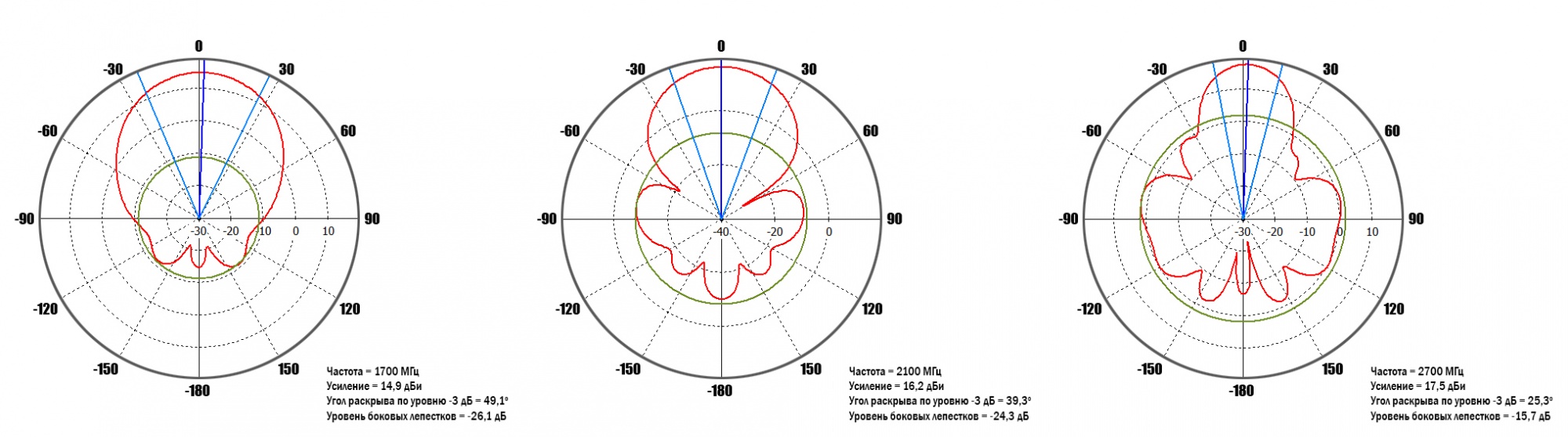

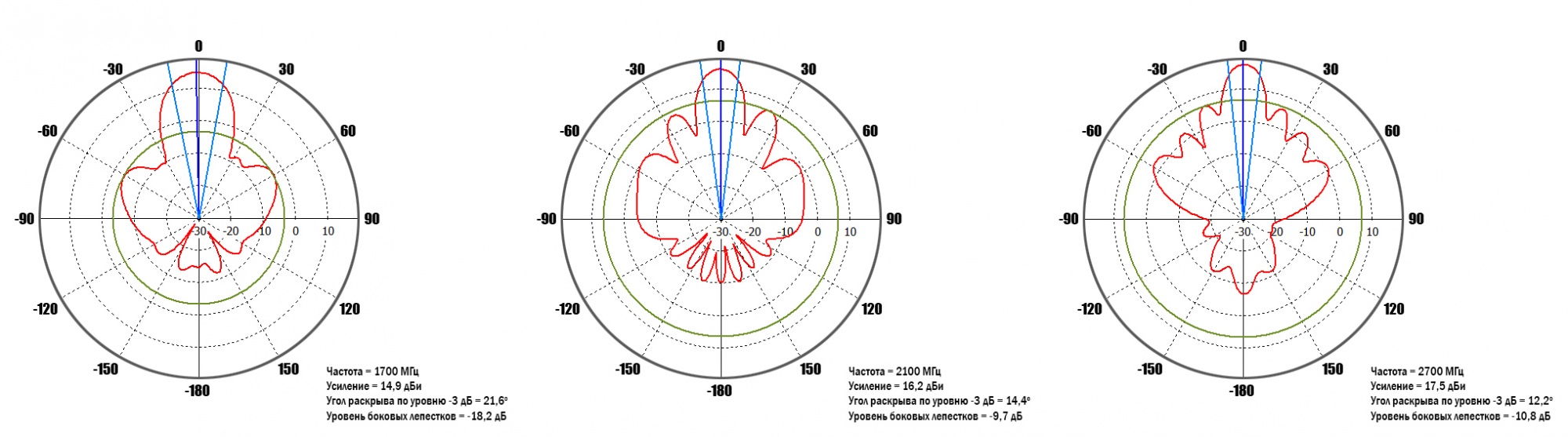

Графики КСВ, диаграммы направленности:

Диаграмма направленности в вертикальной плоскости: ДН1700_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН1700_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН2100_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН2100_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН2700_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН2700_90.jpg
КСВН: КСВ corrected.jpg
График изоляции между входами антенны: изоляция.jpg

Комплектация:

Антенна KROKS KAA18-1700/2700-4x4
Кронштейн угловой
Хомут с метизами для крепления на мачту
Руководство по эксплуатации (паспорт)
Упаковка
