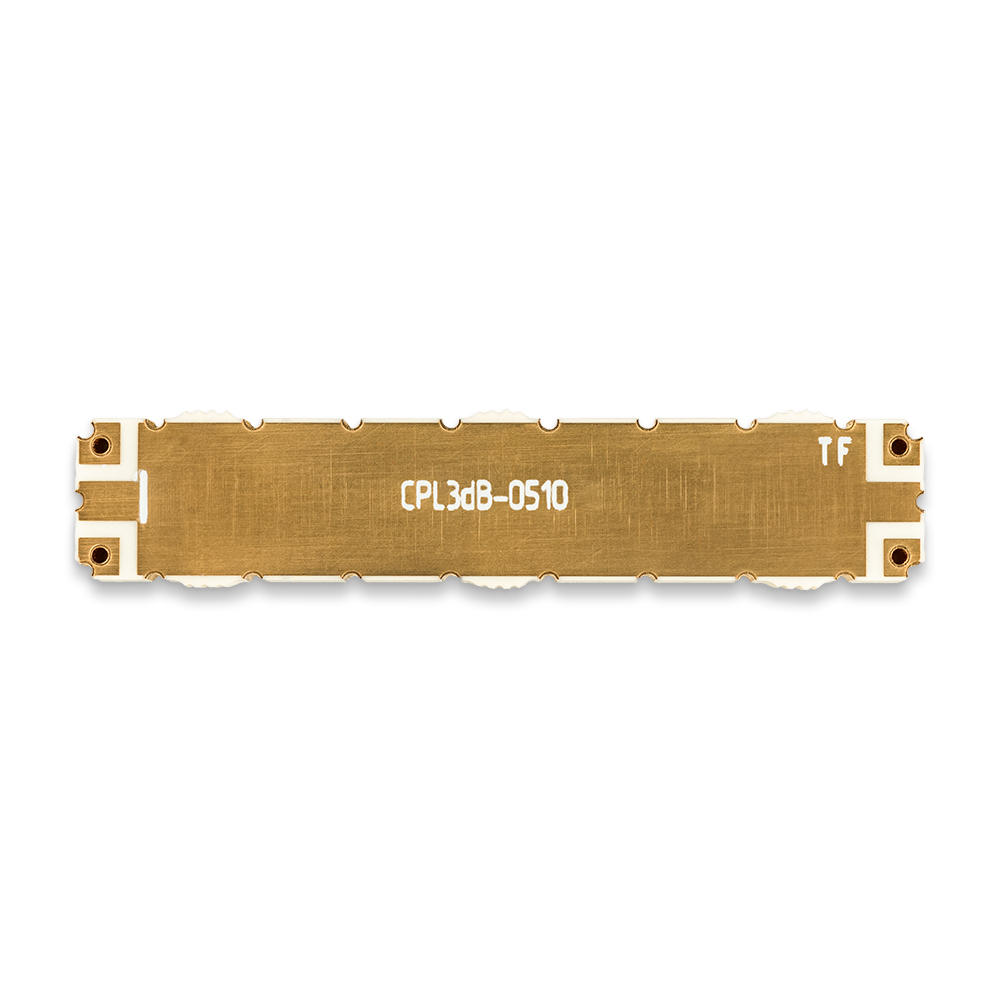

Гибридный ответвитель (квадратурный мост) CPL3dB-0510
Распечатать
Подписаться
Гибридный ответвитель.
Диапазон частот 500-1000 МГц, максимальная подводимая мощность до 150 Вт,
КСВ <1,18
Товар добавлен в корзину

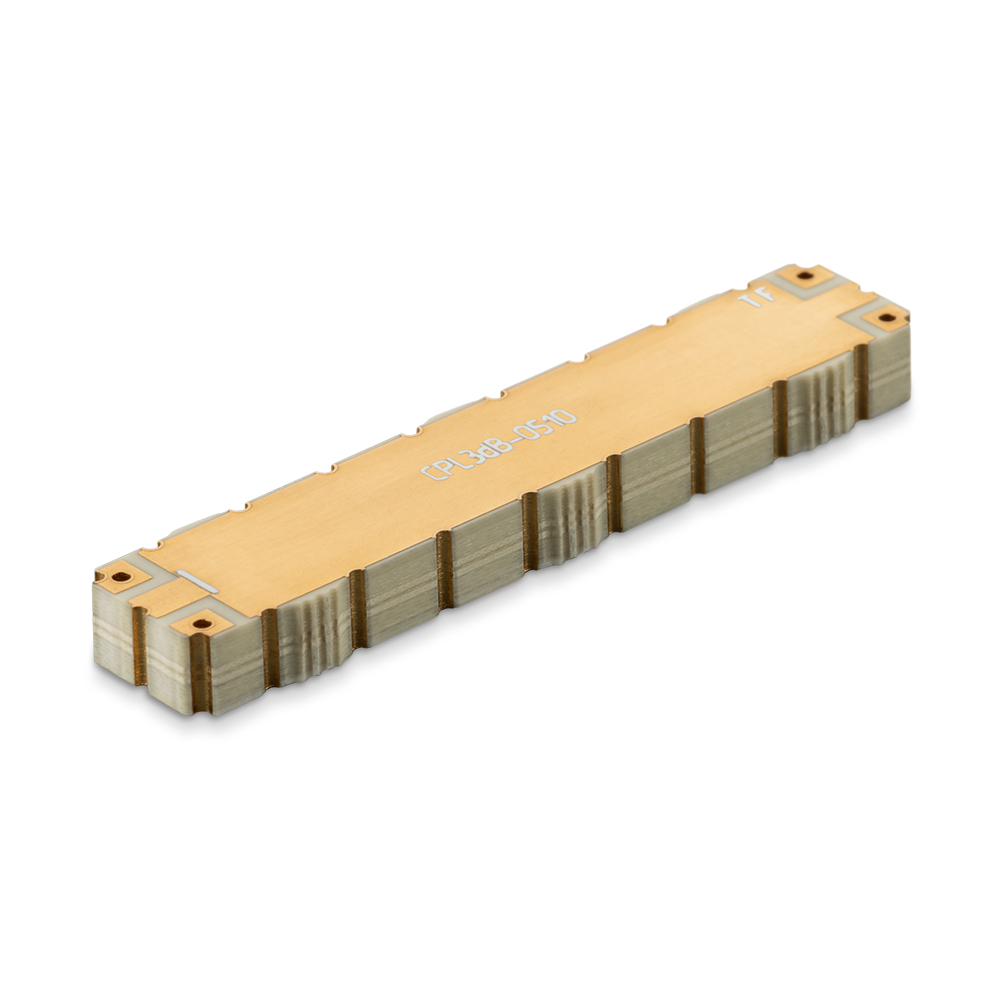

Гибридный ответвитель (квадратурный мост) с диапазоном рабочих частот 500-1000 МГц. Выполнен в виде модуля для поверхностного монтажа.
Квадратурные мосты предназначены для сложения и деления сигналов большой мощности. Может быть применен в активных фазированных антенных решетках, усилителях мощности, как элемент приемных и передающих систем.
Подходит для работы с мощностью до 150 Вт. Корпус обработан специальным покрытием, для предотвращения окисления.
Электрические характеристики
| Частота, МГц | Изоляция, дБ | Потери, дБ | Амплитудный баланс, дБ | Фазовый баланс, ° | Макс. допустимая мощность, Вт |
Рабочий диапазон температур, C° |
КСВН |
| 500-1000 | >21 | <0,2 | <±0,75 | ±1.5 | 150 | -55...+80 | <1,18 |
|
Габариты (длина , ширина , высота ), мм
|
42
x
8
x
4
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
42
x
8
x
4
|
|
Масса в индивидуальной упаковке, грамм
|
4
|
Антенны- характеристики :
|
Рабочий диапазон частот, МГц
|
500-1000
|
|
КСВ в рабочем диапазоне частот, не более
|
1.18
|
|
Волновое сопротивление, Ом
|
50
|
|
Максимальная подводимая мощность, Вт
|
150
|
|
Максимально допустимая влажность воздуха, %
|
80
|
Комплектация:
|
Гибридный ответвитель CPL3dB-0510
|
|
Упаковка
|
