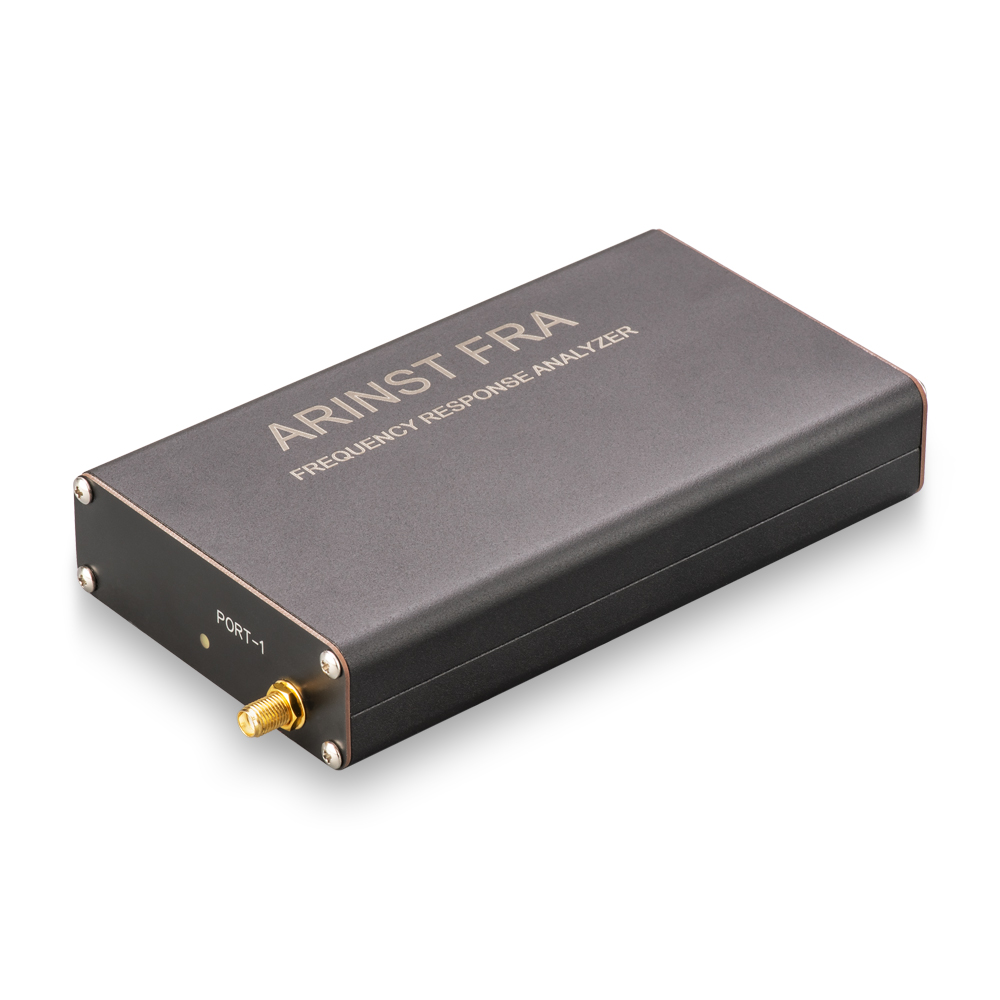

Arinst FRA - измеритель параметров репитеров сотовой связи
Распечатать
Подписаться
Измерение АЧХ репитеров
Диапазон частот 700 - 2700 МГц
Динамический диапазон 80 - 90 дБ
Управление прибором через ПК по USB кабелю
ARINST FRA это программно-аппаратный комплекс, предназначенный для измерения амплитудно-частотной характеристики (АЧХ) репитеров в диапазоне частот от 700 до 2700 МГц. Прибор позволяет замерить усиление и выявить самовозбуждение репитера.
ARINST FRA предназначен для компаний, занимающихся производством и продажей репитеров, а так же для монтажных бригад.
Питание прибора и связь с компьютером осуществляется через интерфейс USB 2.0. Управление прибором и вывод графиков АЧХ репитеров в реальном времени осуществляется с помощью приложения устанавливаемого на ПК.
Приложение поддерживает операционную систему Windows версий 7-10 (скачать здесь).
Пакет установщика ARINST FRA для других операционных систем предоставляется по запросу. Запрос можно отправить на почту .
ВНИМАНИЕ! Для измерения АЧХ репитеров выходной мощностью более 23 дБм (0,2 Вт) необходимо использовать внешние аттенюаторы из комплекта поставки.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST FRA: | |
|---|---|
| Рабочий диапазон частот | 700 — 2700 МГц |
| КСВ по входу, не более | 2 |
| Режим измерений | S21 (Uplink), S12 (Downlink) |
| Уровень зондирующего сигнала в режиме High | -55 ... -65 дБм |
| Уровень зондирующего сигнала в режиме Low | -65 ... -75 дБм |
| Динамический диапазон измерения коэффициента усиления в режиме High | 80 дБ |
| Динамический диапазон измерения коэффициента усиления в режиме Low | 90 дБ |
| Максимальная измеряемая входная мощность без внешних аттенюаторов | 23 дБм (0,2 Вт) |
| Максимальная входная мощность без внешних аттенюаторов не приводящая к повреждению прибора | 27 дБм (0,5 Вт) |
| Подключение к ПК | USB |
| Максимальный потребляемый ток | 500 мА |
| Рабочий диапазон температур | 0 ... +40оС |
| Габаритные размеры (Д×Ш×В) | 155×81×27 мм |
| Масса нетто | 0,22 кг |
Основные преимущества ARINST FRA:
- Поддержка наиболее распространенных операционных систем: Windows, Linux, Mac.
- Содержит все необходимые компоненты для установки. Прибор подключается к ПК по USB кабелю.
- Интерфейс приложения нагляден и интуитивно понятен пользователю.
- Предустановлены три частотных диапазона GSM 900, GSM 1800 и 3G. Возможность редактирования существующих и создания новых частотных диапазонов.
- Одновременное отображение двух графиков АЧХ: S21 Uplink и S12 Downlink.
- Автоматическая проверка актуальной версии прошивки прибора и её обновление.
- Прибор укомплектован набором принадлежностей для измерений параметров репитеров с высокочастотными разъёмами F- и N-типа и выходной мощностью до 2 Вт.
Схема подключения прибора к ПК
Интерфейс приложения ARINST FRA
Рекомендуемые значения внешних аттенюаторов, которые необходимо использовать при измерении АЧХ репитеров с различной выходной мощностью.
| Диапазон выходной мощности репитера | Минимальное значение внешних аттенюаторов |
| менее 0,2 Вт / менее 23 дБм | 0 дБ |
| 0,2 ÷ 0,5 Вт / 23 ÷ 27 дБм | 4 дБ |
| 0,5 ÷ 1 Вт / 27 ÷ 30 дБм | 7 дБ |
| 1 ÷ 2 Вт / 30 ÷ 33 дБм | 10 дБ |
| 2 ÷ 5 Вт / 33 ÷ 37 дБм | 14 дБ |
|
Габариты (длина , ширина , высота ), мм
|
155
x
81
x
27
|
Габариты, вес, количество товара в упаковке:
|
Габариты в упаковке (длина , ширина , высота ), мм
|
205
x
125
x
50
|
|
Масса в упаковке, грамм
|
500
|
Приборы - данные для фильтра:
|
Интерфейсы
|
USB
|
|
Наличие аккумулятора
|
Нет
|
|
Наличие экрана
|
Нет
|
Комплектация:
|
Измеритель параметров репитеров ARINST FRA
|
|
Кабель USB 2.0 - Mini-USB
|
|
Кабель измерительный SMA (male) - SMA (male) прямой / угловой - 2 шт.
|
|
Кабель измерительный SMA (male) - SMA (male) угловой / угловой - 2 шт.
|
|
Перемычка калибровочная SMA (female) - SMA (female)
|
|
Аттенюатор 10 дБ - 2 шт.
|
|
Переходник SMA (female) - F (male) - 2 шт.
|
|
Переходник SMA (female) - N (male) - 2 шт.
|
|
Руководство по эксплуатации (паспорт)
|
|
Упаковка
|
