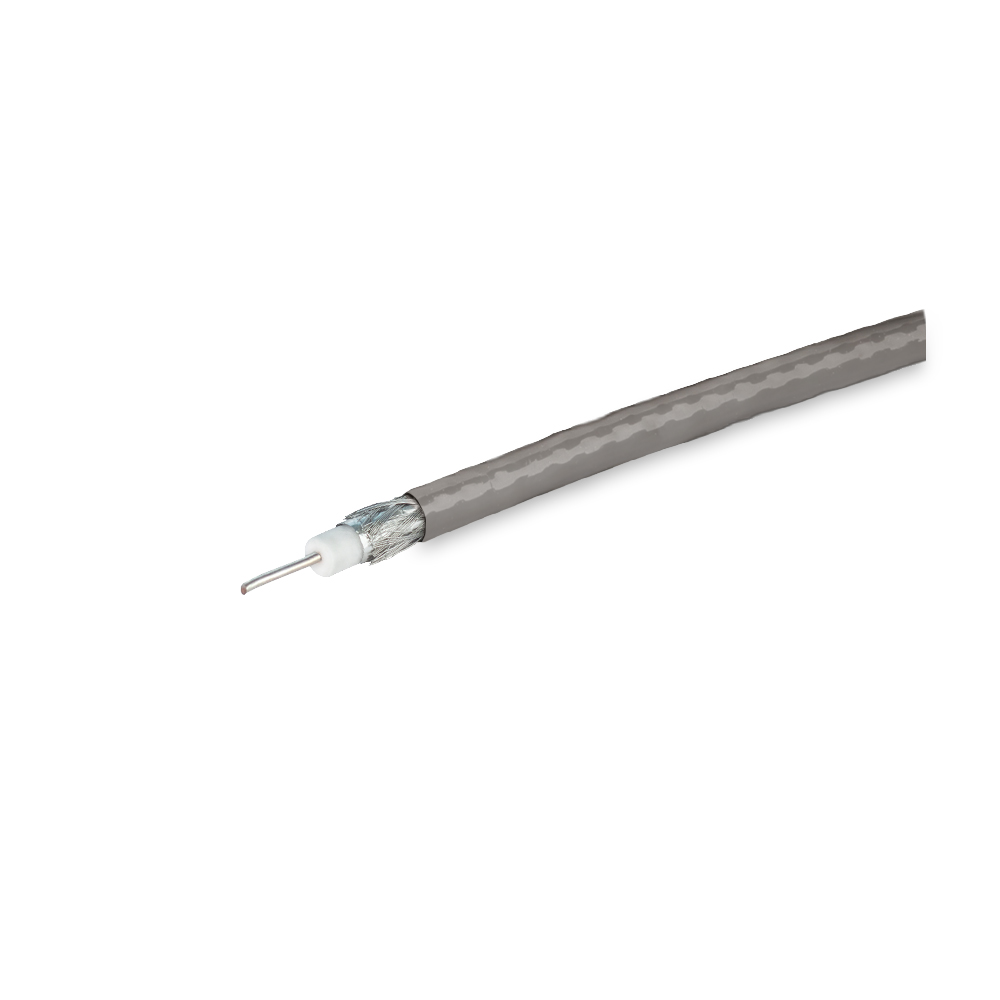

Кабель коаксиальный GNS-360B до 18 ГГц SPC LDPTFE SPC PFA
Распечатать
Подписаться
Материал центр. проводника - SPC
Материал диэлектрика - LD PTFE
Материал оплетки - SPC
Материал внешней оболочки - PFA
Коаксиальный кабель GSN-360B с цельным медным проводником.
GSN-360B (50 Ом) - качественный коаксиальный кабель для профессиональных задач. Для работы на частотах до 18 ГГц.
Центральный проводник - одножильный из гальванизированной меди. Поверх диэлектрика из пористого политетрофторэтилена наложены защитный экран из гальванизироавнной медной фольги и оплетка из гальванизированной меди. Внешняя оболочка изготовлена из PFA(перфторалкоксил).
Кабель продается на метраж.
Номинальное волновое сопротивление GSN-360B составляет 50 Ом.
Таблица затухания в кабеле в зависимости от частоты сигнала.
| Частота (МГц) | 400 |
1000 |
2000 | 4000 | 6000 | 8000 | 10000 | 12000 | 14000 | 16000 | 18000 |
| Затухание (дБ/3м) | 0,31 | 0,45 | 0,53 | 0,75 | 0,93 | 1,08 | 1,21 | 1,33 | 1,45 | 1,56 | 1,66 |
|
Габариты (длина , ширина , высота ), мм
|
1 000
x
4
x
4
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
100
x
100
x
10
|
|
Масса в индивидуальной упаковке, грамм
|
32
|
Кабели- характеристики:
|
Волновое сопротивление
|
50
|
|
Диаметр центр. проводника, мм
|
0,91+-0.01
|
|
Материал центр. проводника
|
SPC
|
|
Диаметр диэлектрика, мм
|
2,45
|
|
Материал диэлектрика
|
PTFE
|
|
Диаметр оплетки, мм
|
3,05+-0,05
|
|
Материал оплетки
|
SPC
|
|
Диаметр внешнего изолятора, мм
|
3,60+-0,05
|
|
Ёмкость, пФ/метр
|
85
|
|
Рабочий диапазон температур
|
-55...+125 °C
|
|
Вид кабеля
|
Коаксиальный
|
