Антенный трекер с RTK
Стандарты протоколов RTK:
RTCM/NTRIP
Поддерживает системы ГНСС:
GPS+QZSS, ГЛОНАСС, Beidou, GALILEO

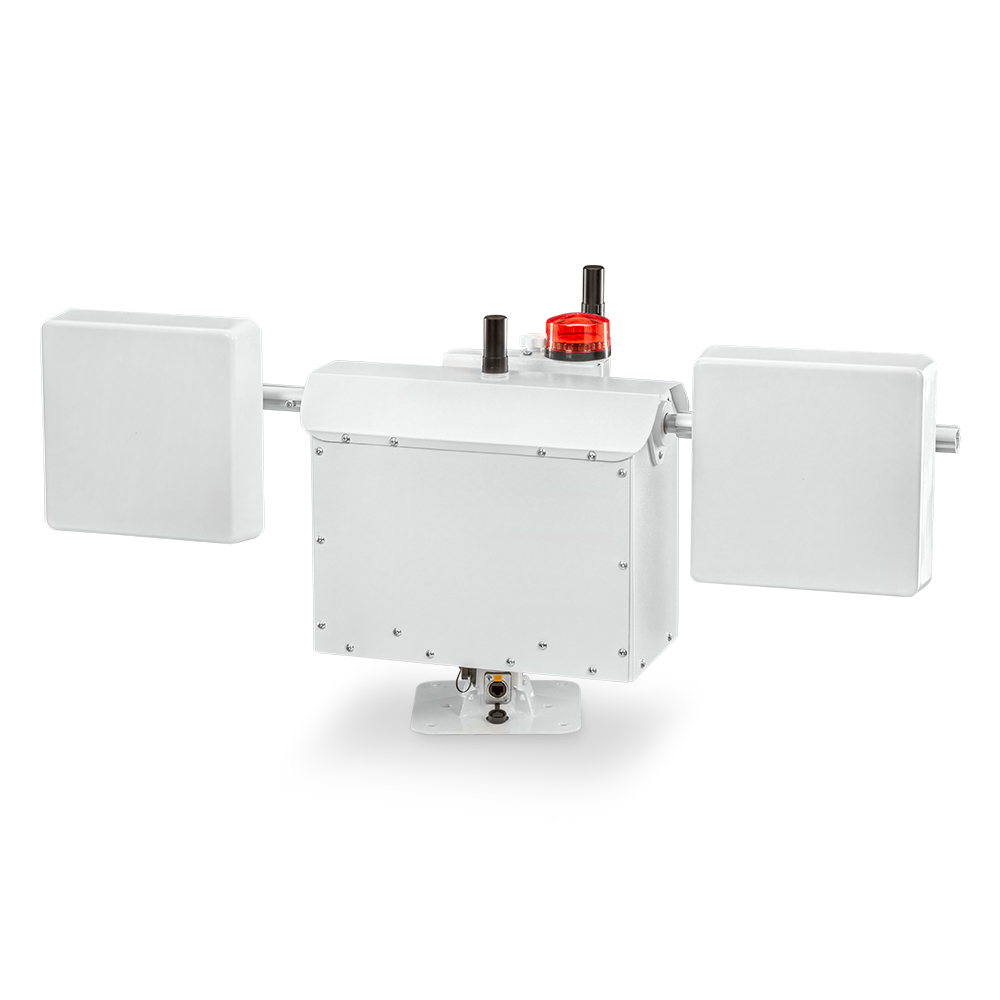

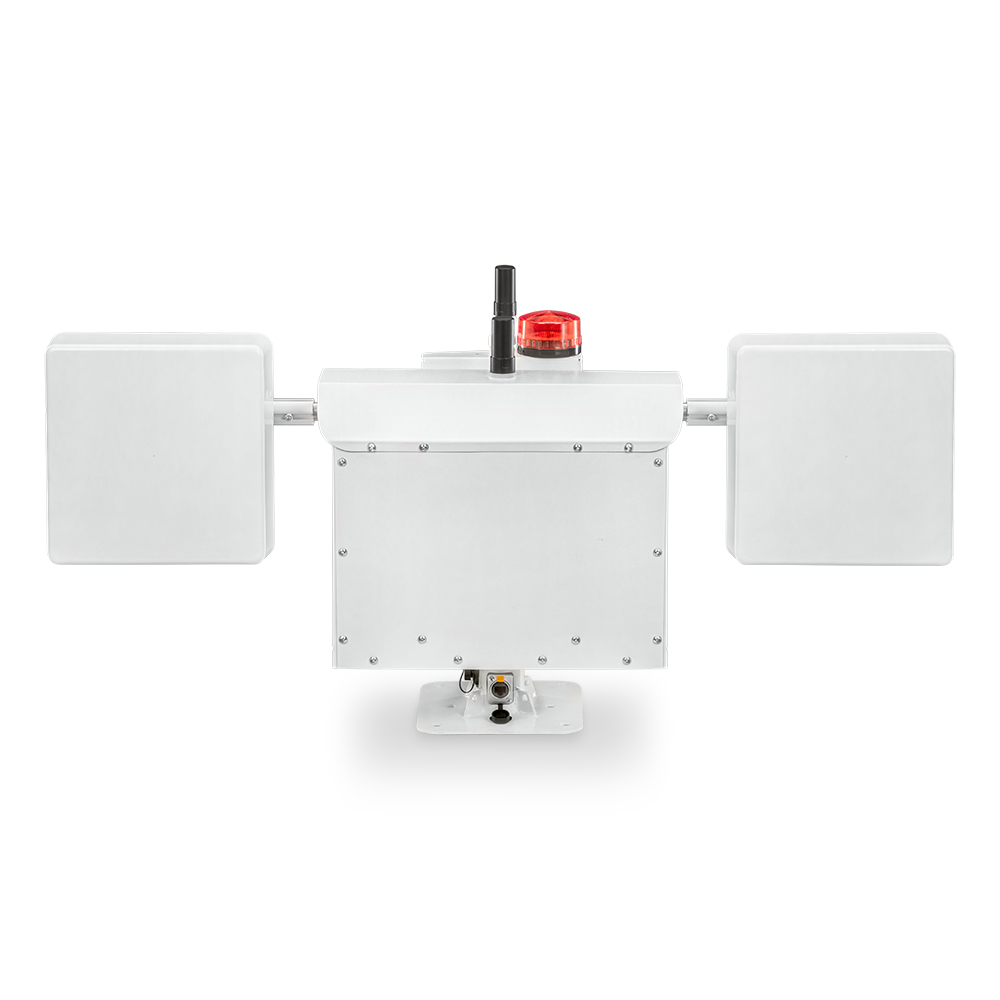

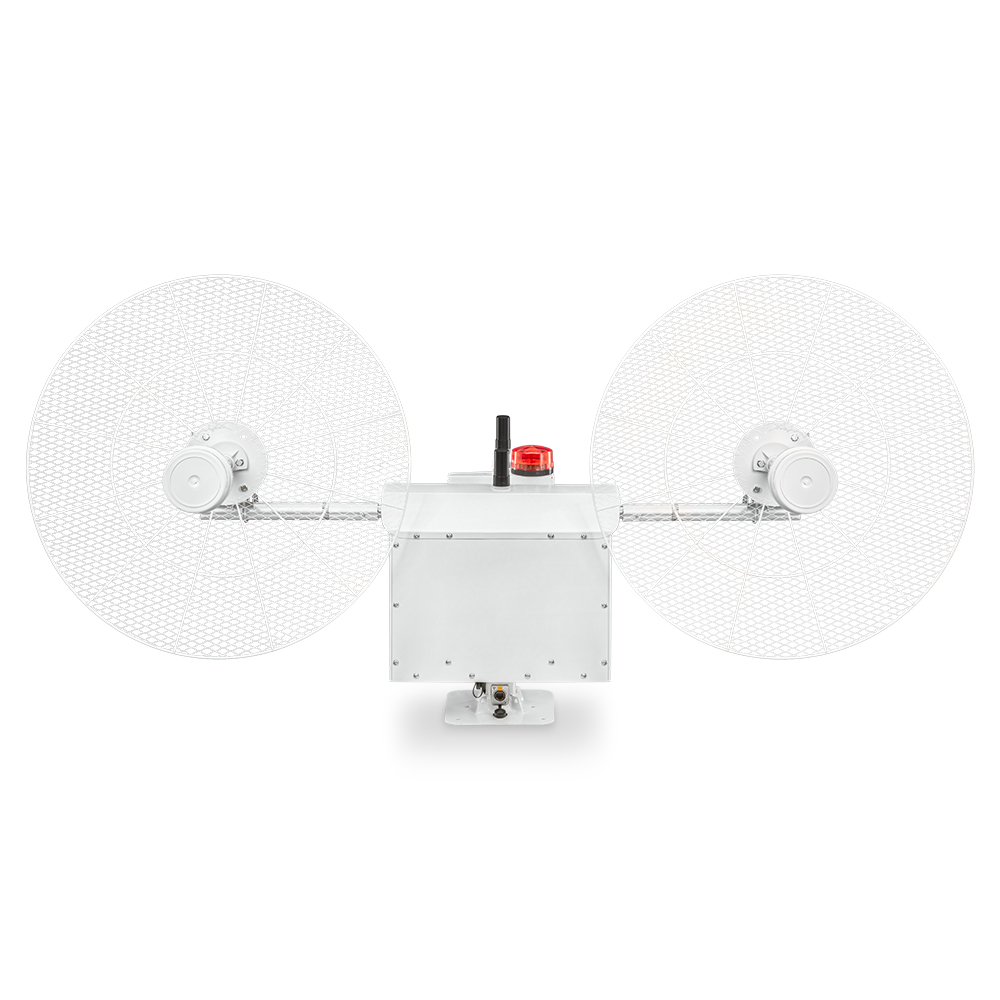

Антенный трекер – предназначен для увеличения дальности связи с БПЛА за счет применения узконаправленных антенн с высоким коэффициентом усиления. Первоначальное позиционирование по азимуту может выполняться как в ручном режиме, так и за счет вычисления угла между двумя RTK ГНСС антеннами, расположенными на корпусе трекера. После процедуры позиционирования трекер может выполнять функцию RTK базы с передачей RTCM пакетов как через LAN, так и через WAN на NTRIP кастер.

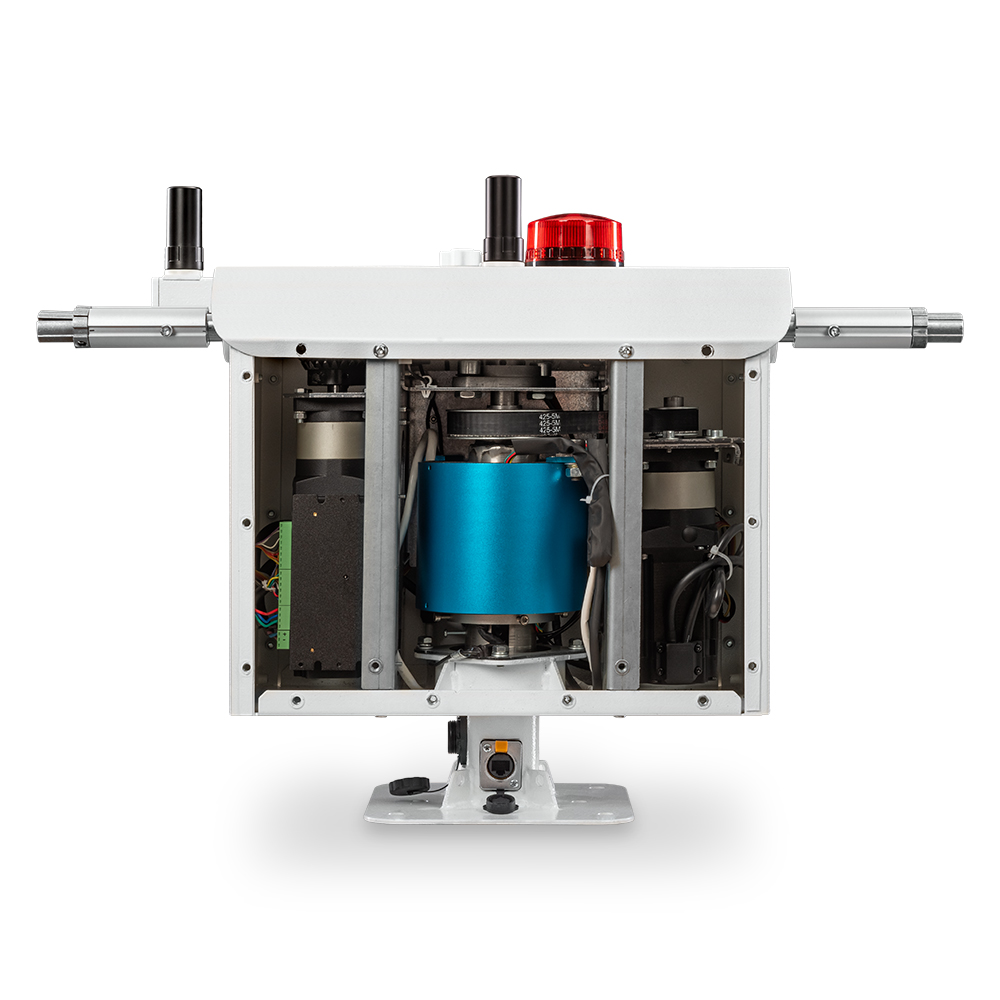

Интерфейс управления и передачи данных Ethernet 100M. Радиотрансивер может быть установлен любой – на основе, например, LTE или WIFI протокола. Избыточный момент приводов и нагрузочная способность позволяет применять относительно тяжелые антенные системы и осуществлять быстрое переключение между сопровождаемыми БПЛА. Вычисление азимута и угла места может производиться как в Mission Planner, так и внутри трекера при передаче на него посылок координат БПЛА, например, с помощью NMEA или ADSB пакетов.

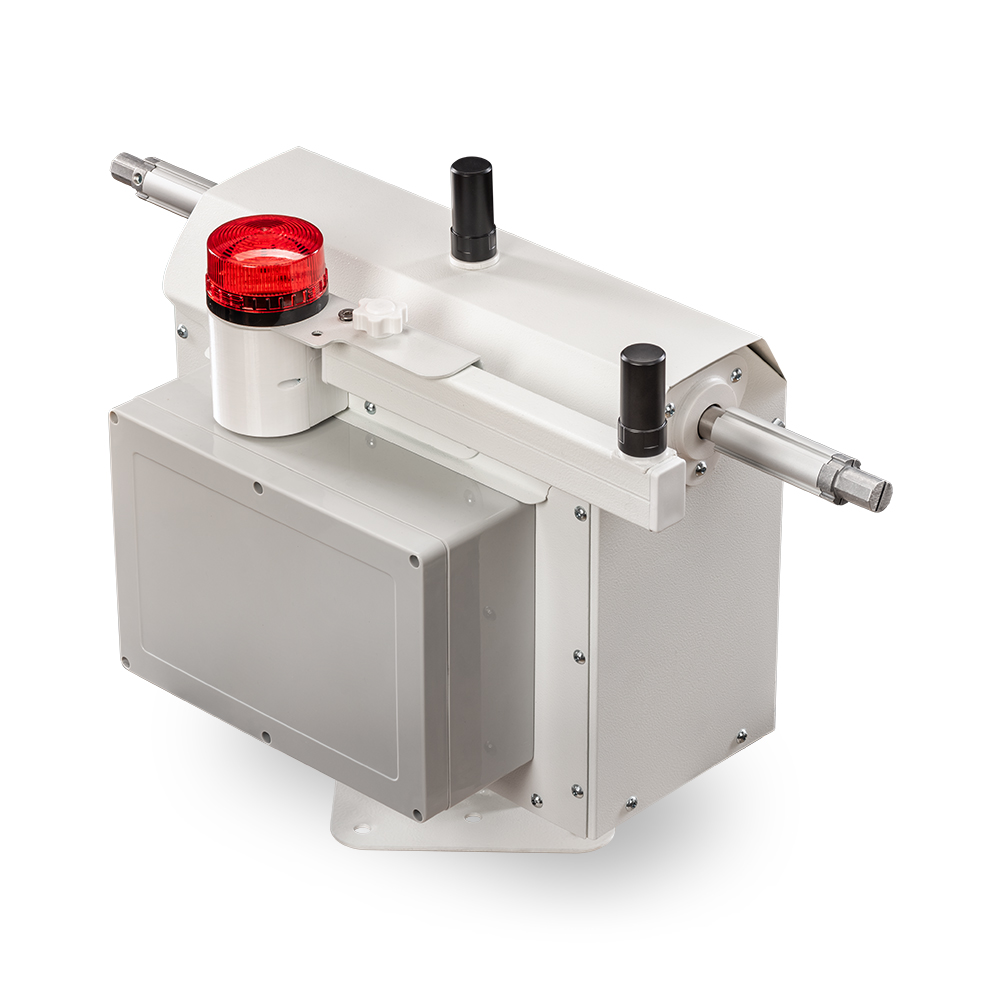

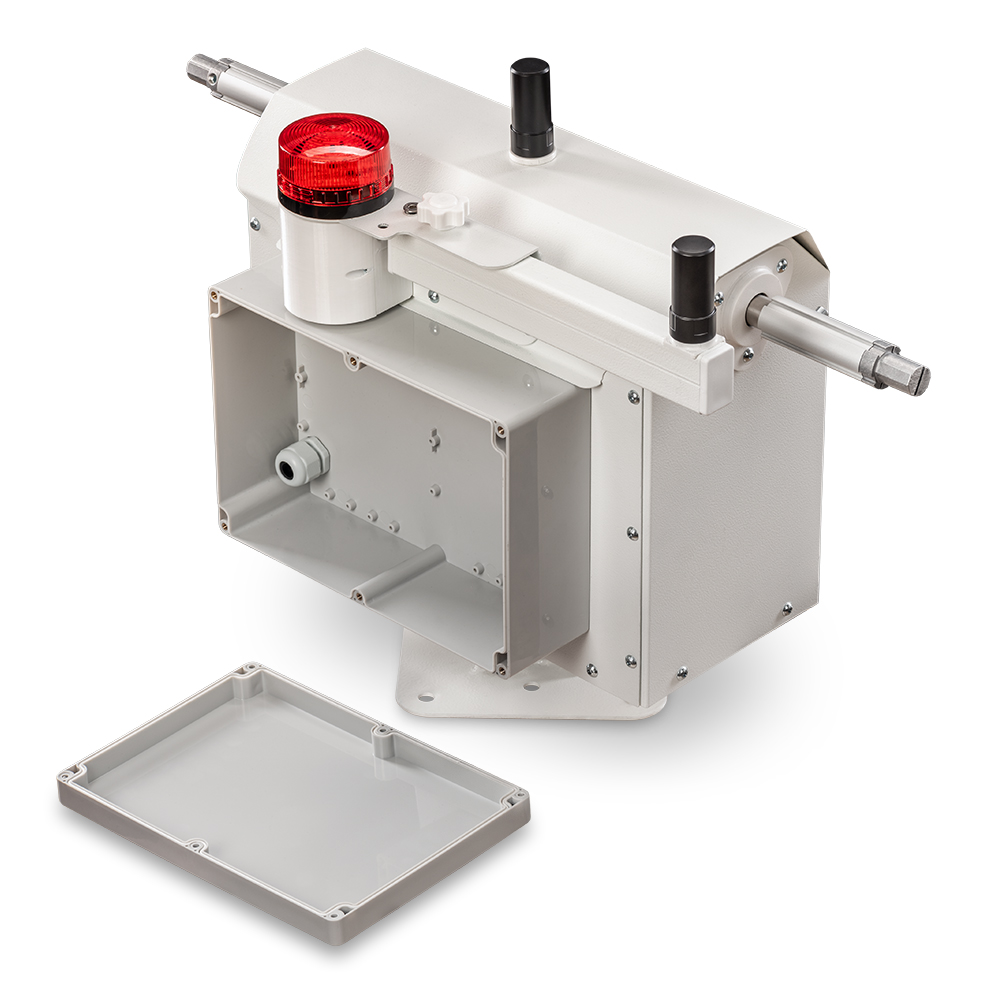

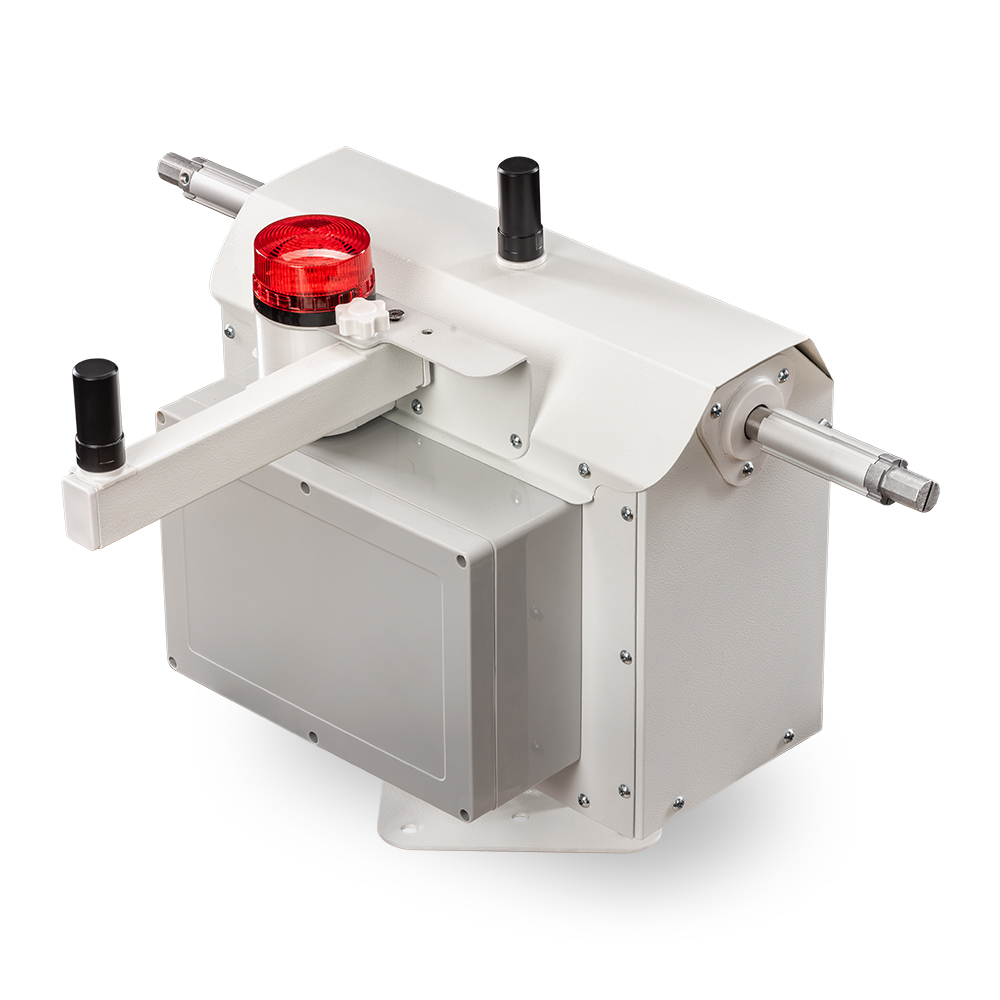

- Гермобокс для установки трансиверов

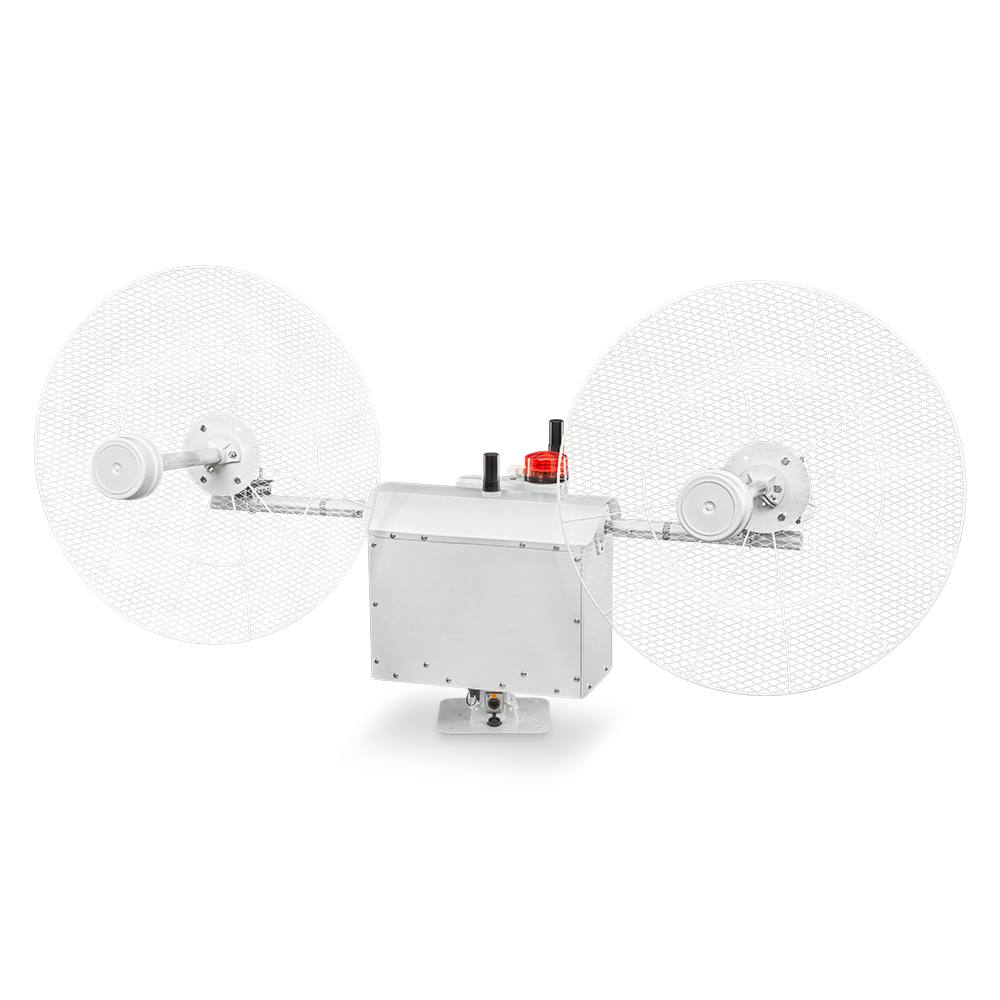

- Направляющие для крепления антенн
- Болт для фиксации кронштейна ведомой ГНСС антенны при транспортировке

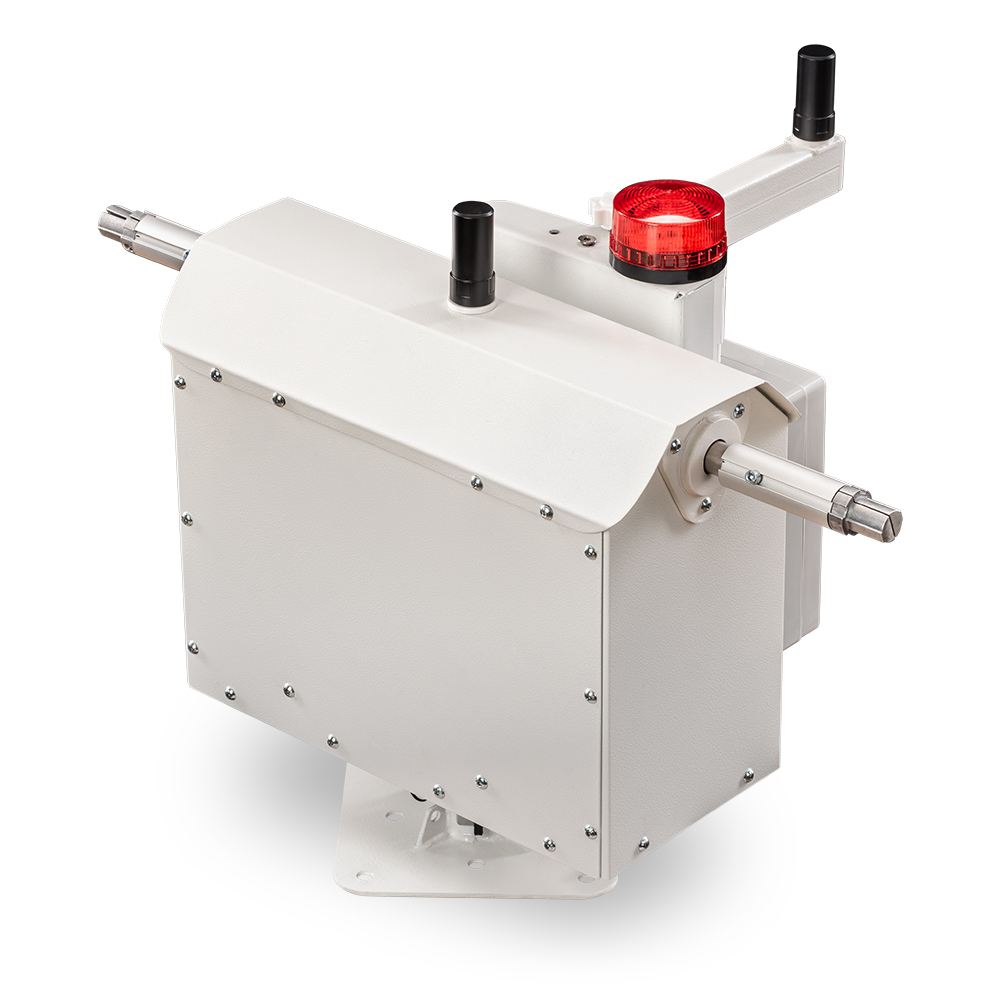

- Ведомая ГНСС антенна
- Основная ГНСС антенна
- Плафон заградительного огня
- Фланец для крепления к подъемной мачте/опоре

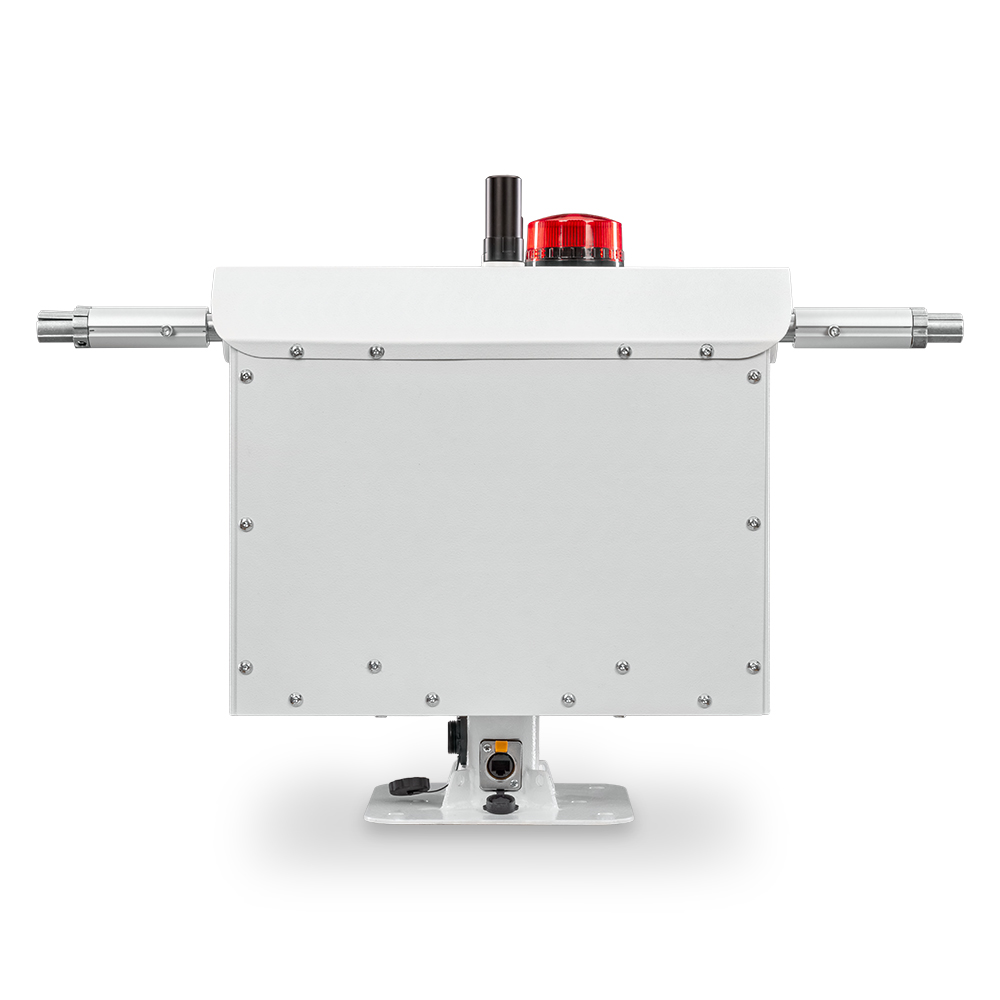

- Разъем для подключения Ethernet кабеля управления
- Разъем для подключения кабеля питания
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННОГО ТРЕКЕРА С RTK: | |
|---|---|
| Метод позиционирования по азимуту | Автоматический в режиме RTK и ручной |
| Угол поворота в азимутальной плоскости | 360° |
| Угол поворота в угломестной плоскости | 120° |
| Максимальная угловая скорость ЛА в азимутальной плоскости | 20°/с |
| Максимальная угловая скорость ЛА в угломестной плоскости | 20°/с |
| Интерфейс управления | Ethernet (LAN+WAN) |
| Стандарты протоколов RTK | RTCM/NTRIP |
| Напряжение питания | 20-30 В |
| Максимальная потребляемая мощность в режиме слежения | 200 Вт |
| Максимальная потребляемая мощность в режиме удержания | 150 Вт |
| Габаритные размеры трекера (без антенн), не более | 400х400х200 мм |
| Масса блока трекера, не более | 22 кг |
| Тип IP защиты | 54 |
| Температурный диапазон эксплуатации | -30°C...+60°C |
|
Габариты (длина , ширина , высота ), мм
|
400
x
400
x
200
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
0
x
0
x
0
|
|
Масса в индивидуальной упаковке, грамм
|
22000
|
Комплектация:
|
Антенный трекер с RTK
|
|
Паспорт
|
|
Упаковка
|
