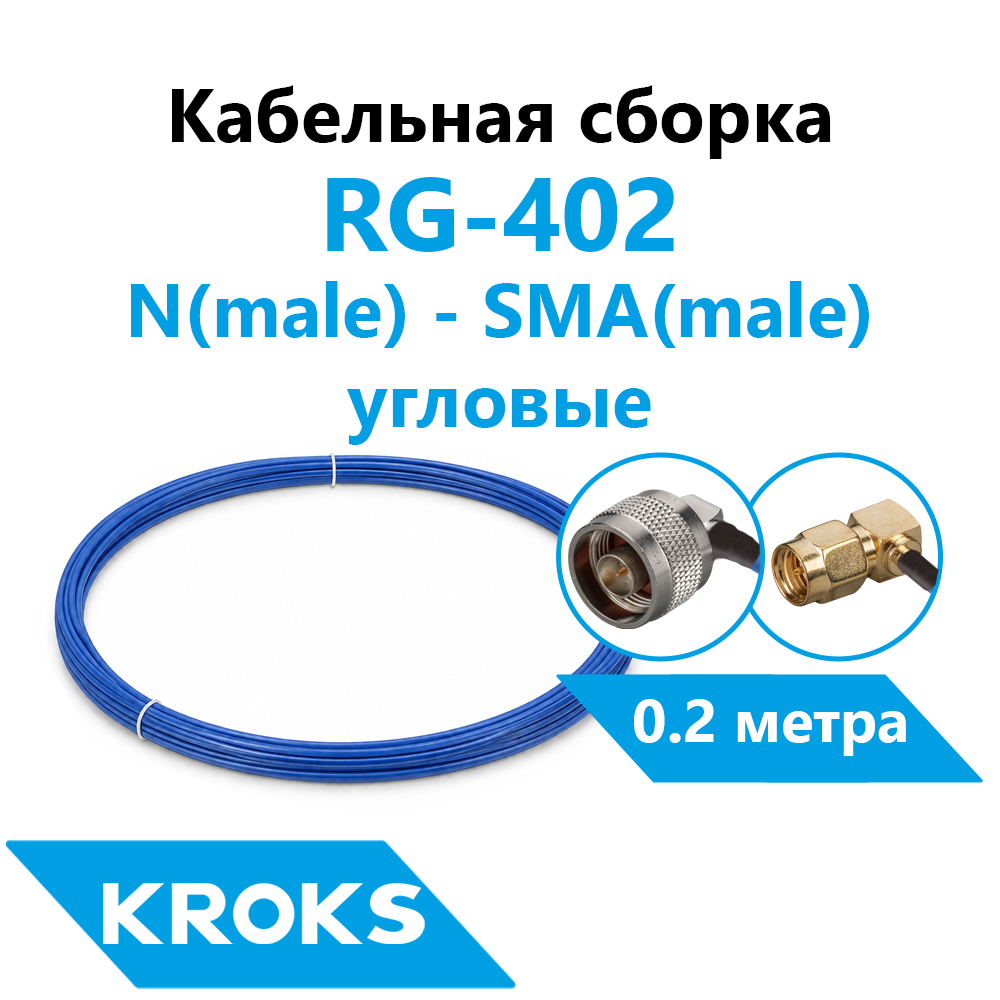

Кабельная сборка N(male) угловой - SMA(male) угловой RG-402 0,2 метра

Кабельная сборка N(male) угловой - SMA(male) угловой RG-402 0,2 метра.

Центральный проводник - одножильный из гальванизированной меди. Поверх диэлектрика фторопласта наложена оплетка из луженой меди. Внешняя оболочка изготовлена из FEP - экструдируемого тефлона.

Номинальное волновое сопротивление составляет 50 Ом.

Возможно изготовление сборок с ВЧ разъемами, установленными под необходимым вам углом.

Таблица затухания в кабеле в зависимости от частоты сигнала.

Основные характеристики коаксиального кабеля CF-141-50 FEP

• Импеданс: 50±2 Ом
• Погонная емкость: 95 пФ/м
• Коэффициент укорочения: 1,43
• Диаметр центрального проводника: 0,92 мм
• Материал проводника: медь
• Диаметр диэлектрика: 2,97 мм
• Материал диэлектрика: PTFE - Фторопласт
• Внешний диаметр оболочки: 4,14 мм
• Материал оболочки: FEP - Экструдируемый тефлон (цвет - синий)
• Диаметр внешней оплетки: 3.58 мм
• Материал оплетки: луженая медь
• Диапазон рабочих температур: -45° +100° C

Электрические характеристики кабеля CF-141-50 FEP

• Граничная частота: 53 ГГц
• Максимальная рабочая частота: 30 ГГц
• Коэффициент укорочения: 1.43
• Относительная диэлектрическая проницаемость: 2.07
• Импеданс: 50±2 Ом
• Номинальная погонная емкость: 95 пФ/м
• Номинальная погонная индуктивность: 0.23 мкГн/м
• Сопротивление центрального проводника по постоянному току: 67  Ом/км
• Сопротивление оплетки по постоянному току: 14.8 Ом/км
• Сопротивление изоляции: 1000 МОм*км
• Испытательное напряжение изоляции частотой 50 Гц ( мин.): 5000 В
• Эффективность экранирования (максимальная): 100 дБ
• Напряжение пробоя оболочки: 3000 В

Механические характеристики кабеля CF-141-50 FEP

• Минимальный радиус изгиба (однократно): 12 мм
• Минимальный радиус изгиба (многократно): 50 мм
• Вес: 44 кг/км
• Усилие на разрыв: 32 кг
