KROKS KNA21-700/2700 - это параболическая широкополосная направленная MIMO антенна с коэффициентом усиления 21 дБ. Антенна поддерживает технологию LTE advanced и предназначена для работы с LTE модемами и роутерами cat.6, cat.9, cat.12, cat.16, cat.18 с возможностью агрегации часто, а так же с другим оборудованием, работающим в частотном диапазоне 700-2700 МГц.
Антенна упакована в две коробки: в одной параболический рефлектор, в другой сам MIMO облучатель.
Антенна работает в беспроводных сетях связи с оборудованием стандартов:
- 4G - LTE 800, 900, 1800, 2100, 2300, 2600
- 3G - UMTS 2100, UMTS 900
- Wi-Fi 2400
Конструкция антенны позволяет передавать данные на расстояние до 25 км в условиях прямой оптической видимости. Крепление облучателя позволяет изменять поляризацию путем поворота, не откручивая его от антенны.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.
Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются не эффективны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.
Облучатель антенны оснащен двумя кабелями RG-58 с разъемами SMA(male), N(female), F(female) на выбор заказчика. Для подключения антенны к гермобоксу, например к KG-SMAx2, мы рекомендуем выбирать SMA(male) разъемы (указываются над ценой при заказе).
Преимущества антенны KNA21-700/2700:
- широкий диапазон рабочих частот 700-2700 МГц
- усиление 21 дБ
- возможность менять поляризацию, не снимая облучателя
- дальность работы до 25 км в прямой видимости
- небольшой вес
- отсутствие раскачки на ветру
Конструкция антенны состоит из:
- MIMO облучателя
- Проволочного параболического прямо-фокусного рефлектора.
- Креплений облучателя и креплений рефлектора.
Рефлектор окрашен цинковым грунтом и порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.
Габариты (длина , ширина , высота ), мм
|
600
x
600
x
450
|
Габариты, вес, количество товара в упаковке:
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
595
x
595
x
115
|
Масса в индивидуальной упаковке, грамм
|
2160
|
Количество товаров в групповой упаковке, шт
|
1
|
Антенны- характеристики :
Рабочий диапазон частот, МГц
|
700-2700
|
Усиление антенны, дБ
|
9,4 - 20,7
|

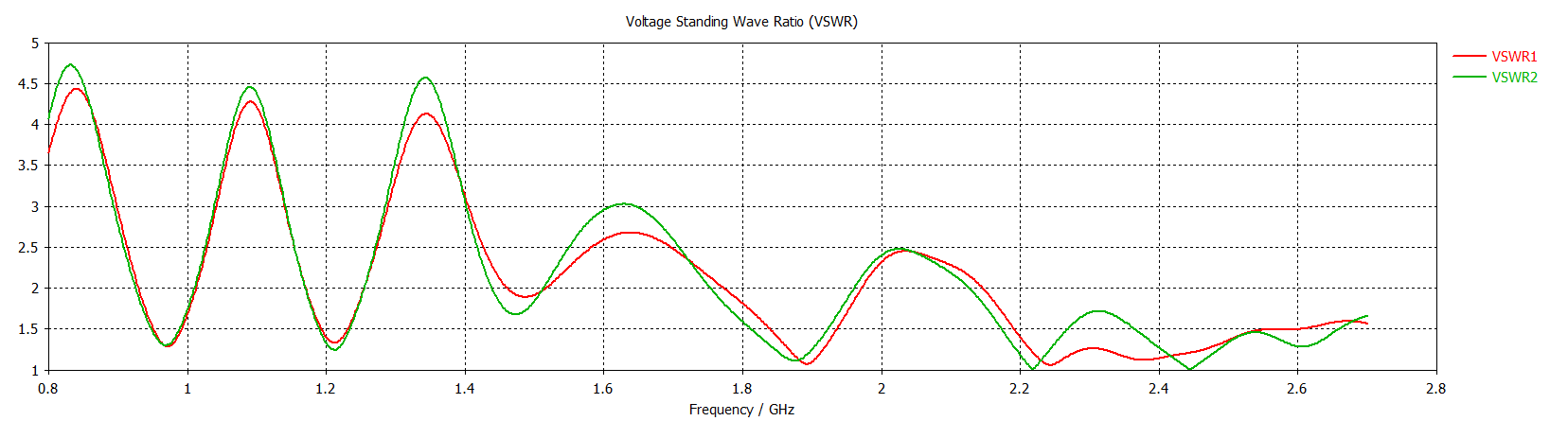

КСВ в рабочем диапазоне частот, не более
|
2
|
Поляризация
|
Линейная
|
Волновое сопротивление, Ом
|
50 (N, SMA разъём), 75 (F разъём)
|
Максимальная подводимая мощность, Вт
|
10
|
Разъём
|
SMA-male
|
F- female
|
N- female
|
Допустимая ветровая нагрузка, м/с
|
25
|
Диапазон рабочих температур, оС
|
-50 … +90
|
Максимально допустимая влажность воздуха, %
|
100
|
Развязка между портами не менее, дБ
|
20
|
Стандарт связи
|
LTE 2600
|
LTE 1800
|
UMTS 2100
|
WiFi 2,4ГГц
|
Многодиапазонная
|
LTE 800, LTE 900
|
Тип монтажа
|
на трубу
|
Тип исполнения
|
Параболическая
|
Поддержка MIMO
|
MIMO 2x2
|
Комплектация:
Параболический сетчатый рефлектор
|
Облучатель MIMO 700-2700 МГц
|
Крепежный комплект
|
Руководство по эксплуатации (паспорт)
|
Упаковка
|
